1. Cíle GIS
- Základním požadavkem na geografický informační systém u Ostravských komunikací, a.s. je otevřenost systému s jasně definovaným standardním rozhraním, které dovoluje bezproblémovou komunikaci s okolními systémy, spolehlivost a komplexnost.
- Podmínkou je schopnost systému zpracovávat data pro pasportizaci majetku svěřeného společnosti Ostravské komunikace, a.s. do správy, tj. zpracování pasportu svislého i vodorovného značení, místních komunikací nad technickou a katastrální mapou města s využitím číselníků a informací potřebných pro správce komunikací, které jsou požadovány technickými normami a legislativními předpisy vztahujícími se k majetkové správě komunikací, jejich součástí a příslušenství ve smyslu zákona č. 13/1997Sb. ve znění pozdějších předpisů, veřejného osvětlení, SSZ, silničních vpustí aj. včetně možnosti připojení dokumentů týkajících se správní agendy spravovaných věcí, provozních událostí a technické dokumentace, fotodokumentace a připojení video souborů).
- Práce na pasportech probíhá v síťovém prostředí a systém je koncipován tak, aby nekladl vysoké nároky na instalace u uživatelů.
2. Architektura systému
- Geografický informační systém u Ostravských komunikací, a.s. pracuje s daty, která jsou zpracovávána nad digitální mapou. Objem dat, který je nutno vyhledat, přečíst a zobrazit při vykreslování běžného mapového okna je obrovský. Proto na rychlosti zpracování grafických souborů závisí výkon celého systému. Kromě požadavku rychlosti je také potřeba, aby umožňoval práci v síťovém prostředí a zajišťoval bezpečnost dat. GIS pracuje v režimu Klient-Server.
- Klientská část databáze je linkovaná do těla aplikace a nevyžaduje žádnou speciální instalaci ani nastavování na počítači uživatele. Databázový server je realizován jako samostatný programový modul, který běží jako služba. Komunikace databázového serveru a klienta probíhá pomocí protokolu TCP/IP.
- Dalším důležitým požadavkem je správa, úprava datového modelu a další rozvíjení systému.
- Na straně uživatele je požadována uspokojivá rychlost odezvy požadavku na data a jednoduché ovládání pro uživatele.
Základní implementované funkce společné pro všechny aplikace GIS:
- práce s mapovým podkladem, t.j. libovolné zvětšování až do úrovně několika metrů, směrové posuny, výběr mapového listu z kladu 1:5000 a 1:1000, zobrazení výřezu v předdefinovaných měřítkách
- kompletní podpora pro práci se souborys barevnými rastrovými mapovými snímky formátu JPGE, BMP, PCX a TIF
- vyhledání a zobrazení ulice v podkladové síti
- vyhledání dle adresního bodu
- vykreslování vybraných vrstev objektů z jednotlivých pasportních oblastí
- připojení a zobrazení souborů formátu DGN – např. dokumentace skutečného provedení stavby
- připojení a zobrazení souborů formátu „Shapefile“
- vyhledání definičního bodu parcely podle katastru a čísla
- vyhledání definičního bodu adresy podle katastru a popisného čísla nebo ulice a orientačního čísla
- připojení databázových souborů s registrem evidence nemovitostí
- geodetické měřící funkce
- podpora tabletového zařízení
- WMS - webové mapové služby
GIS také umožňuje i práci v terénu i s pomocí přesných GPS přístrojů. Také lze s informacemi v terénu pracovat s notebookem či tabletovým zařízením.
GIS umí pracovat s výměnnými formáty ESRI, obsahuje kontrolní a konverzní software, který na základě definovaného vstupního a výstupního datového modelu provádí konverzi dat z a do formátu DGN/ DWG, DXF pro MicroStation/AutoCAD a do formátu SHP s připojenou databází pro aplikace ESRI.
Zaváděný systém od firmy CDSw splňuje svou otevřeností i požadavky na sdílení dat prostřednictvím webových služeb.

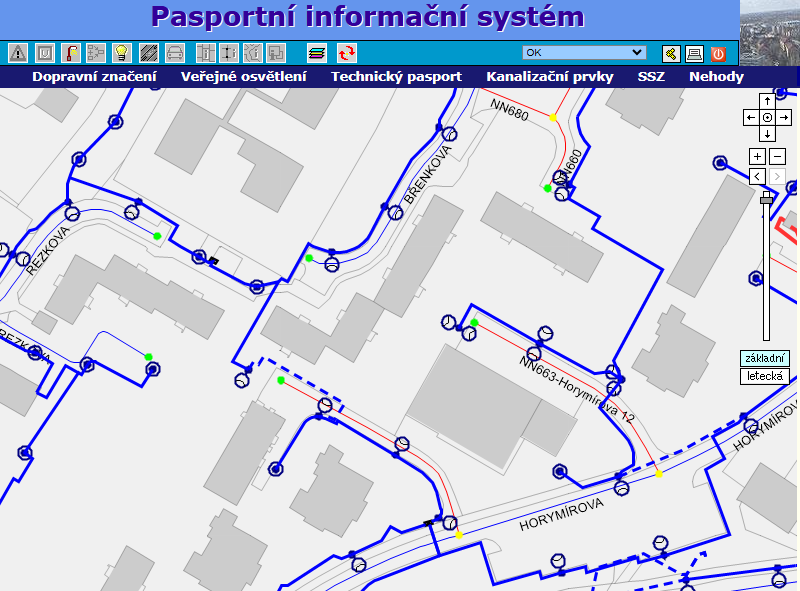

3. Webová aplikace iCItyinfo – GIS na internetu k nahlížení pro partnery
- Aplikace byla vytvořena jako doplnění síťových GIS aplikací, které naše společnost používá pro evidenci a správu majetku. Internetová verze umožňuje partnerům OK a.s. nahlížení do pasportního systému a získat potřebné informace pomocí internetových prohlížečů.
- Aplikace je primárně optimalizována pro prohlížeč Internet Explorer.
4. Rozdělení dat v GIS
- Geografický informační systém umožňuje nad vloženým mapovým podkladem pořizování a aktualizaci grafických objektů včetně příslušných informačních databází.
- Systém pracuje v souřadném systému JTSK.
- Jádro geografického informačního systému z globálního pohledu používá pasivní podkladové vrstvy a aktivní podkladové vrstvy.
- Pasivní podkladové vrstvy, které především reprezentuje TMM, KMD a středokomunikační liniová síť, digitální podklad, vodní toky, plochy zeleně, hranice městských částí, hranice katastrů, klad mapových listů a referenční soubory ve formátu DGN, jsou pro uživatele neměnné.
- Uživatel může vytvářet soubory s uživatelskými objekty a umisťovat je do připravených aktivních vrstev. Soubory s uživatelskými objekty lze libovolně připojovat do tabulky zařazených uživatelských souborů.
Přehled dat pasiivních vrstev vedených v GIS
- Adresy - budovy, čísla domovní a orientační, ulice.
- Katastrální mapa - časový řez, hranice parcel, parcelní čísla, vnitřní kresba, plochy parcel, zjednodušená evidence KN.
- Přehledy - hranice města, klad mapových listů, komunikační síť, lesy, louky, pořízené území LS, pokrytí rastry KM, vodstvo, zjednodušený podklad.
- Technická mapa - geodetické body, povrchová situace, sítě (kanalizační a vodovodní síť, rozvody elektřiny, plynu aj.
Rastrové přehledy
- DRM - Digitální rastrová mapa – zobrazení ploch vztahující se k definovaným objektům a plochám v mapě.
- Letecké snímky - Ortofotomapa 2003, ortofoto 2005.
Přehled aplikací zpracovávající další informace o majetku na území města vedených v GIS OK 2005 -2011
- DOPRAVA - Evidence svislého a vodorovného dopravního značení včetně videozáznamů o stavu značení.
- DBZ - Evidence dopravně bezpečnostních zařízení na komunikacích (zábradlí, svodidla, zábrany, ploty, opěrné zdi, prahy, zrcadla aj. technické prvky).
- VEOSKOL - Evidence veřejného osvětlení, světelných míst, kabelové sítě silnoproudých kabelů, záporných bodů, rozvaděčů apod., vedení evidence o reklamách na veřejném osvětlení, přehled kolektorů.
- ELSCHEMA - Schéma elektrického zapojení veřejného osvětlení na území města.
- SSZ - Stavebními prvky pasportu jsou světelně řízené křižovatkové uzly, na které se vážou objekty SSZ dané křižovatky.
- ZELEŇ - Aplikace je využívána hlavně pro evidenci zeleně v okolí silnic a místních komunikací tj. ploch trávníků a jejich lokalizaci.
- TEPAOS - Technický pasport komunikací – informace o objektech – konstrukce vozovek, kryt vozovek, konstrukce chodníků, obruby, schodiště, odvodnění, parkoviště aj.
- ÚDRŽBA - Definování tras zimní údržby a vedení dat pro plán zimní údržby.
- PASIO - Evidence a správa inženýrských objektů – mosty, lávky, tunely, podchody.
- KANALIZ - Systém pro správu technického a majetkového pasportu kanalizačních zařízení zasahujících do komunikací. Systém rovněž umožňuje v oblasti provozního pasportu definovat a evidovat programy blokového čištění vpustí.
- CITYINFO - Obecný prohlížeč umožňující zobrazování dat vedených v jednotlivých aplikacích GIS OK.
- LINSTS - Systém pro správu systémových vrstev uliční sítě – správa číselníku ulic, grafický popis vedení komunikací a jejich úseků v liniové i plošné interpretaci.
Základní vrstvou pro GIS je liniová středokomunikační síť (dále jen LSS).
